めっき装置向け総合管理システム

PLCとの連動による、各めっき槽別のデータ収集から、運転準備における、電流値自動設定等、めっき装置向け総合システムです。

・システム構成

当システムは、データ収集ソフトウェア、設定値スケジュールソフトウェアにより構成されます。

・データ収集ソフトウェア

データ収集はPLCからの信号により自動的に行われます。
記録されたデータはCSV形式になっていますので、エクセル等で読み込みが可能です。
画面構成、履歴開始タイミング、停止タイミング、保存形式等、各種仕様についてお客様と協議の上、設計が可能です。

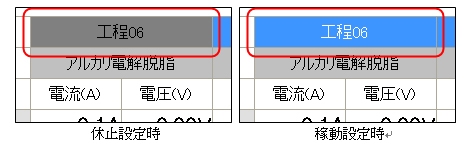

生産中のモニタ画面では、整流器の稼動、休止状態が一目瞭然です。

it_jirei01-01

・設定値スケジュールソフトウェア

品種、生産スケジュールに応じて、ライン速度、各槽における電流値、整流器の休止等をパソコンより、自動設定が可能です。

・基本仕様

記録時間 無制限(記録機器構成による)
記録形式 CSV形式
通信方式 Ethernetを推奨
記録開始、停止条件 PLCの開始信号、終了信号により動作(手動操作可)
異常警報 履歴中に発生した異常警報は同時記録されます。
バックアップ PC2台構成による2重化

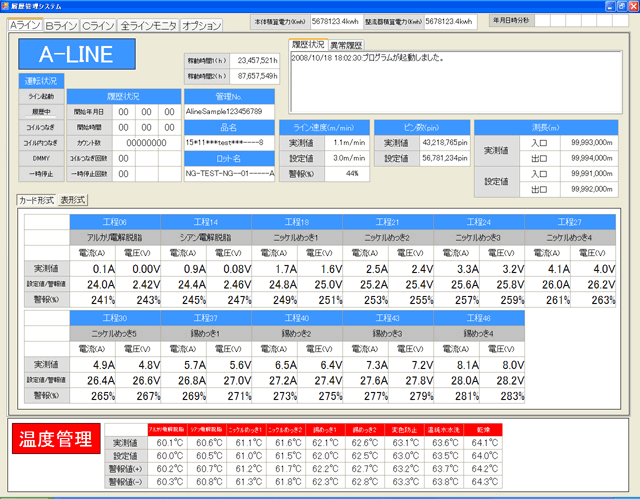

・画面

it_jirei01
